Specifications ITF-14

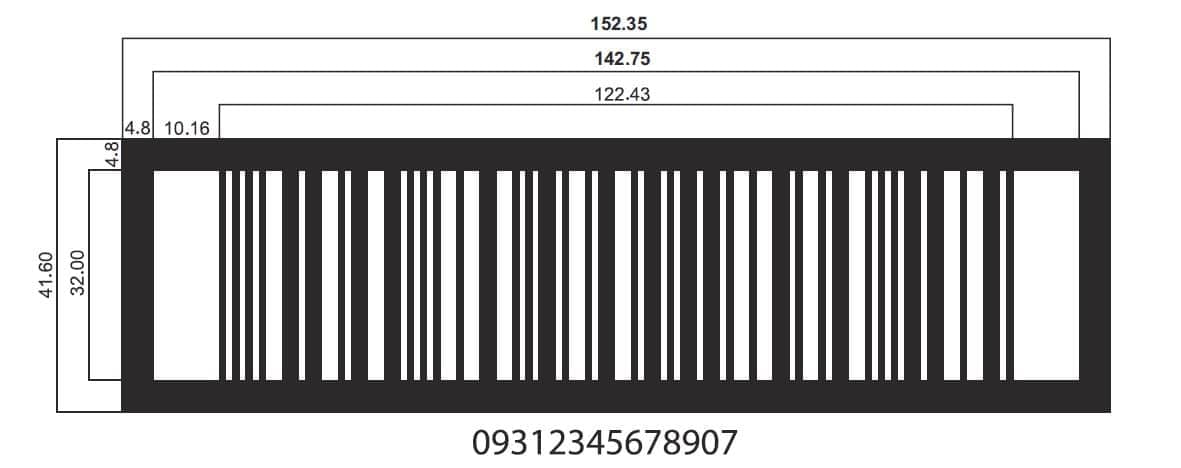

Vous trouverez ci-dessous les spécifications du code-barres ITF-14 en millimètres. Cette page indique les tailles officiellement autorisées de votre code-barres ITF-14 sur votre carton.
Les barres de support supérieure et inférieure sont obligatoires, tandis que les barres de support verticales sont facultatives, à condition d’utiliser une méthode d’impression qui ne nécessite pas de plaques d’impression.
Grossissement :
La plage de grossissement spécifiée pour un symbole de code à barres ITF-14 scanné dans un environnement de scannage et de distribution générale est comprise entre 50 et 100 %. Pour les autres environnements de balayage, la fourchette est de 25 à 100 %.
Si vous imprimez sur du carton ondulé, l’ITF-14 doit être supérieur à 62,5 %.
Hauteur des barres :
La hauteur minimale des barres dans un environnement de scannage de distribution générale est de 32 mm.
Dans d’autres environnements de numérisation, la hauteur de la barre doit être aussi élevée que possible. 13 mm est la hauteur minimale de la barre, donc tous les ITF-14 doivent dépasser cette hauteur, mais tous les efforts doivent être faits pour s’assurer que la hauteur est aussi proche que possible de 32 mm.
Rapport de largeur de barre :
Le rapport de largeur de barre est de 2,5:1. La fourchette acceptable pour ce rapport se situe entre 2,25:1 et 3:1.
Interprétation humainement lisible :
La police, la taille de la police et l’emplacement ne sont pas spécifiés, mais ils doivent être imprimés clairement, proportionnellement au reste du code-barres. Il est préférable que la police apparaisse sous le code à barres.
Grossissement | Dimension-X | Largeur | Hauteur de barre | Zones de tranquillité |
25% | 0.25 | 30.62 | 13 | 2.54 |
30% | 0.3 | 36.73 | 13 | 3.05 |
35% | 0.36 | 42.85 | 13 | 3.56 |
40% | 0.41 | 48.97 | 13 | 4.06 |
45% | 0.46 | 55.09 | 13 | 4.57 |
50% | 0.51 | 61.21 | 32 | 5.08 |
55% | 0.56 | 67.34 | 32 | 5.59 |
60% | 0.61 | 73.46 | 32 | 6.1 |
62.50% | 0.64 | 76.52 | 32 | 6.35 |
65% | 0.66 | 79.58 | 32 | 6.6 |
70% | 0.71 | 85.7 | 32 | 7.11 |
75% | 0.76 | 91.82 | 32 | 7.62 |
80% | 0.81 | 97.94 | 32 | 8.13 |
85% | 0.86 | 104.06 | 32 | 8.64 |
90% | 0.91 | 110.19 | 32 | 9.14 |
95% | 0.97 | 116.31 | 32 | 9.65 |
100% | 1.02 | 122.43 | 32 | 10.16 |
Toutes les mesures sont en millimètres.
Il est préférable de prévoir plus d’espace pour les zones calmes que le minimum en cas d’épandage d’encre.
Termes :
Environnement de scannage et de distribution générale – Il s’agit d’un scannage automatisé par une machine lorsque l’article passe sur un tapis roulant.
Autres environnements de scannage – Il s’agit généralement de scanners portatifs.
Rapport de largeur des barres – il s’agit du rapport entre les modules larges et les modules étroits dans l’ITF-14. Un module large doit être 2,5 fois plus large qu’un module étroit.
Zones de calme – Zone d’espace blanc de part et d’autre des barres.
